DLM5000HD Osciloscop de semnal mixt

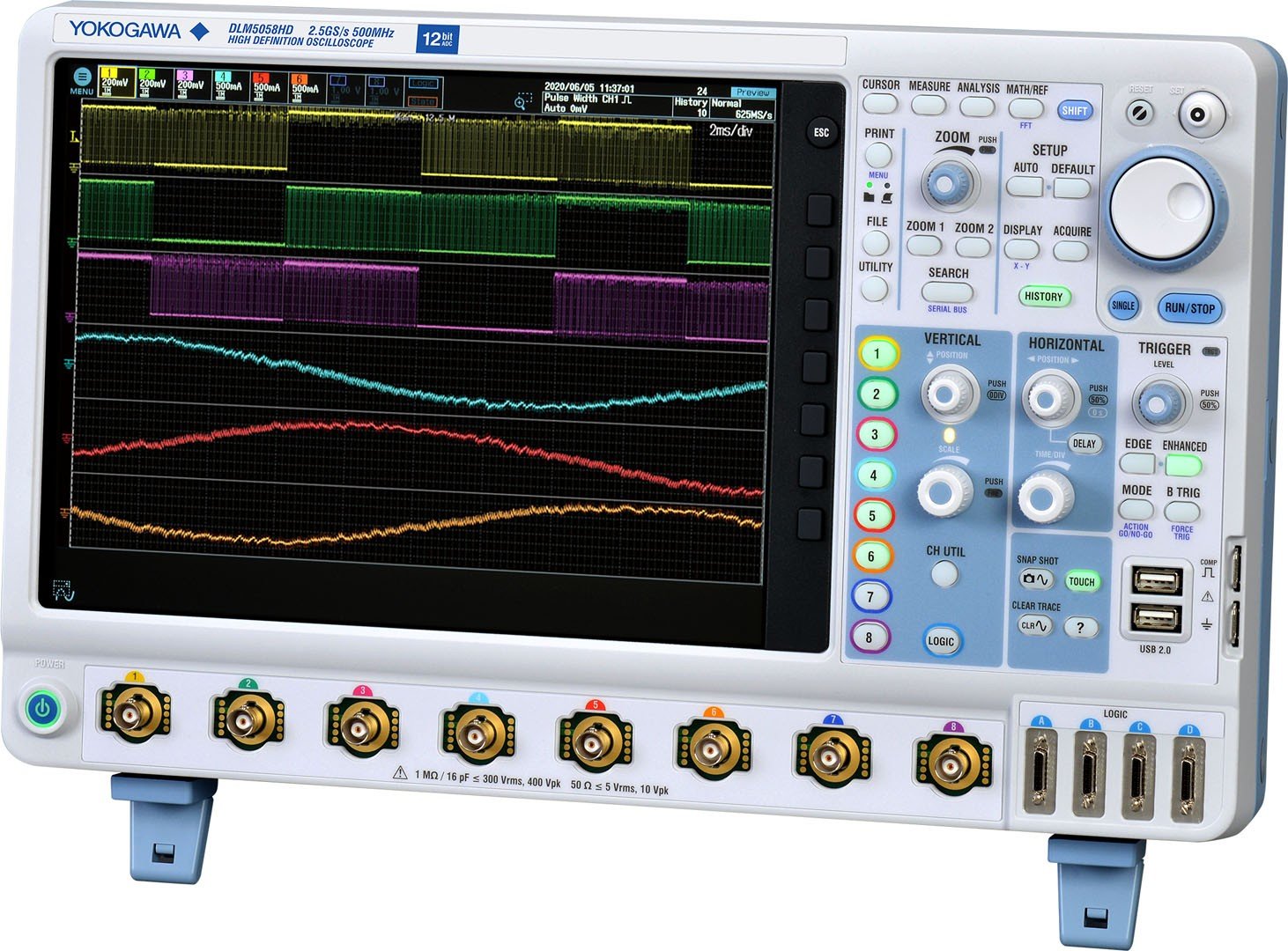

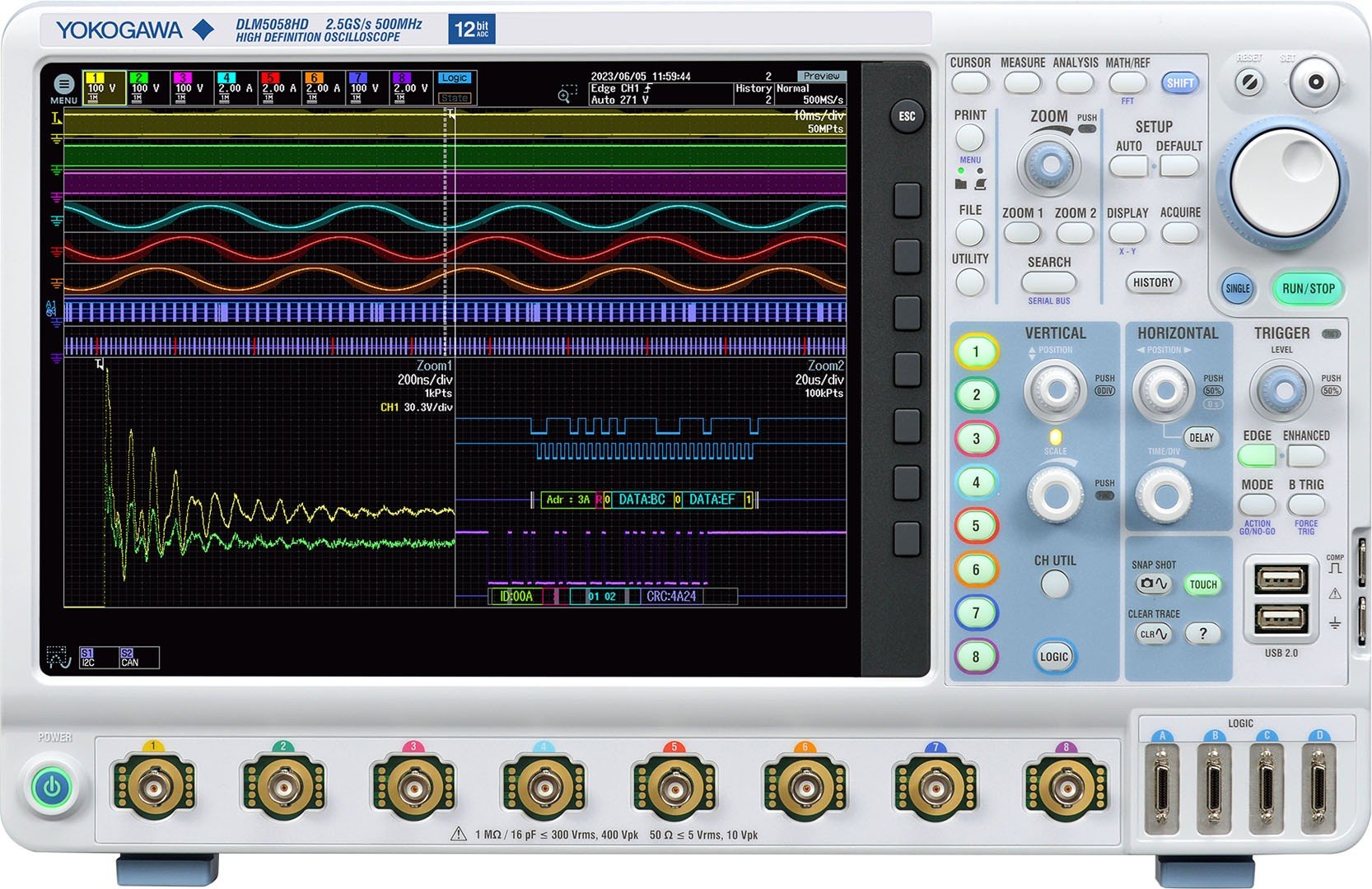

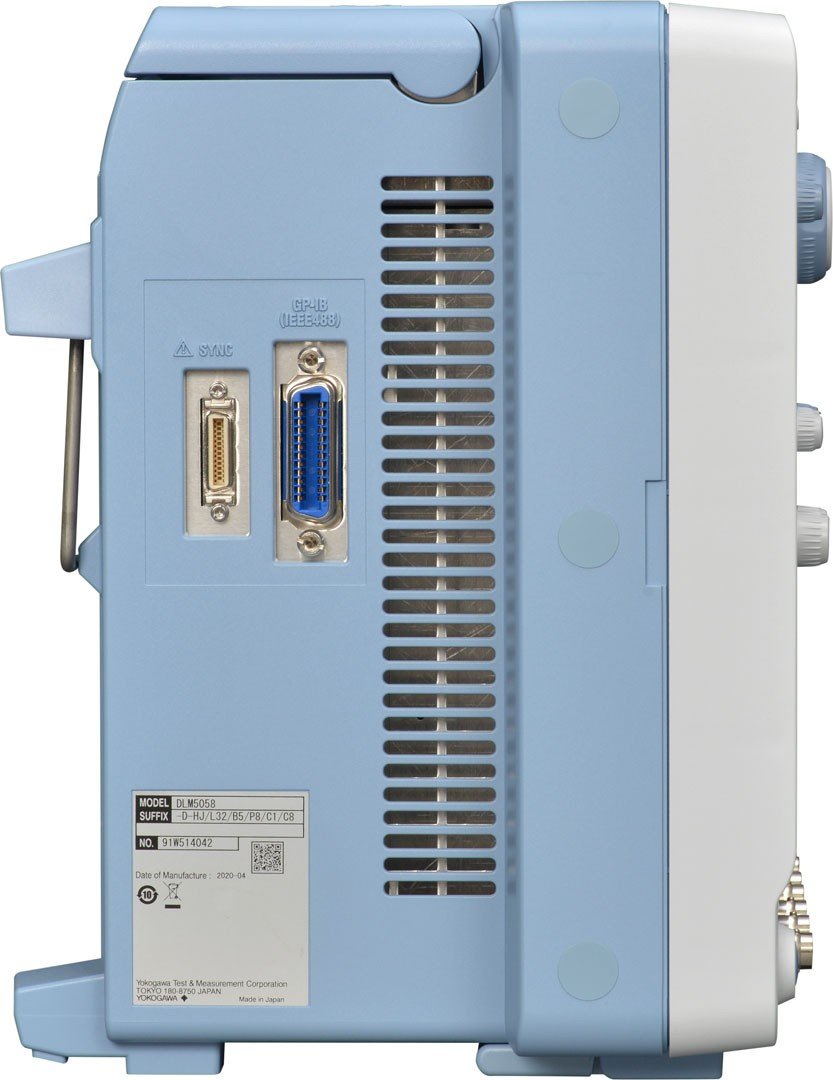

Yokogawa DLM5000HD este un osciloscop de înaltă definiție cu semnal mixt (Mixed Signal Oscilloscope — MSO), proiectat pentru inginerie avansată de cercetare, dezvoltare, testare și diagnosticare a sistemelor electronice complexe.

Spre deosebire de osciloscoapele convenționale pe 8 biți, seria DLM5000HD oferă o rezoluție verticală nativă de 12 biți (și până la 16 biți în mod de înaltă rezoluție), permițând capturarea variațiilor fine de tensiune chiar și pe semnale de amplitudine mare.

Domenii principale de utilizare

1. Industria Auto și Vehicule Electrice (EV / HEV):
   • Analiza invertoarelor și motoarelor: Datorită celor 8 canale analogice, poate măsura simultan tensiunile și curenții pe toate cele trei faze ale unui motor electric, alături de semnalele de control ale porții (gate drive).
   • Decodare protocoale auto: Analizează și sincronizează magistrale de comunicație seriale din vehicul: CAN, CAN FD, LIN, CXPI, FlexRay sau SENT.
2. Electronică de Putere (Power Electronics):
   • Măsurarea pierderilor de comutație și a oscilațiilor parazite (ringing) la semiconductori de generație nouă cu bandă largă (SiC — carbură de siliciu și GaN — nitrură de galiu). Rezoluția de 12-16 biți permite vizualizarea detaliilor mici din starea de conducție fără saturarea amplificatorului.
   • Proiectarea și depanarea surselor în comutație (SMPS), convertizoarelor DC-DC și sistemelor UPS.
3. Sisteme Încorporate (Embedded Systems) și IoT:
   • Corelarea simultană a semnalelor analogice (senzori, linii de alimentare) cu semnale digitale logice (până la 32 de canale logice) și magistrale clasice de comunicație (I2C, SPI, UART).
4. Diagnosticarea Anomaliilor Tranzitorii:
   • Memoria foarte adâncă (până la 1 Gpunct) și funcția istorică de memorie segmentată (care poate stoca până la 200.000 de forme de undă anterioare) permit capturarea căderilor de tensiune, zgomotelor sau erorilor rare ce apar intermitent pe parcursul mai multor secunde sau minute.
