DLM3000HD Osciloscop High-Definition

Descriere (puncte cheie):

• 4 canale analogice, logică pe 8 biți; bandă: 350 sau 500 MHz; rată de eșantionare: până la 2.5 GS/s; rezoluție verticală: 12 biți (mod de rezoluție înaltă: până la 16 biți); memorie de măsurare: până la 1 Gigapunct; forme de undă istorice: până la 200.000 de trigger-e.
• Măsurători simultane multi-canal: până la logică 16-bit + 6 canale; până la 8 canale prin conectarea a două unități DLM3000HD via DLMsync; suport de sincronizare IEEE1588.

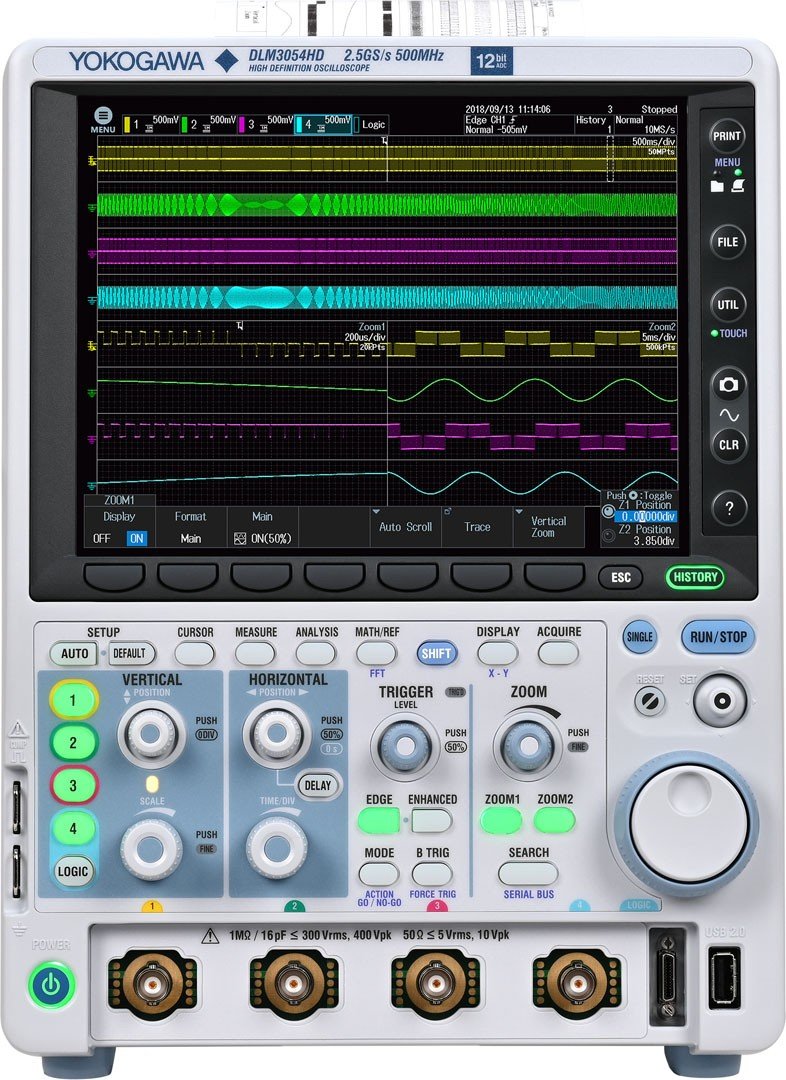

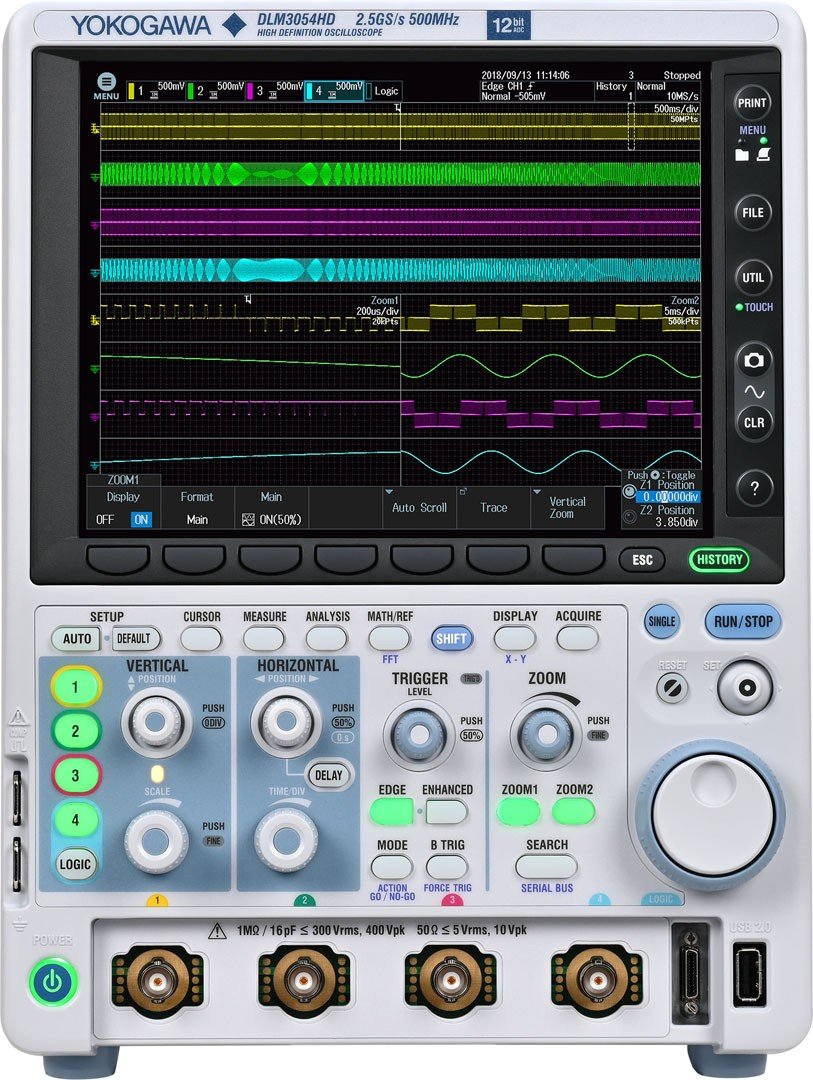

• Touchscreen de 8.4" foarte receptiv și intuitiv, cu panou de control tradițional de osciloscop.
• Imunitate superioară la zgomot, analiză logică și magistrală serială, canale matematice suplimentare, game extinse de tensiune, design compact, ușor, portabil.
• Rezoluție înaltă 12–16 biți — spre deosebire de osciloscoapele tradiționale de 8 biți, DLM3000HD măsoară permanent 12 biți rezoluție verticală, iar în modul de înaltă definiție ajunge la 16 biți, oferind de 16 ori mai multe detalii; util pentru măsurarea precisă a fenomenelor precum ringing și overshoot.

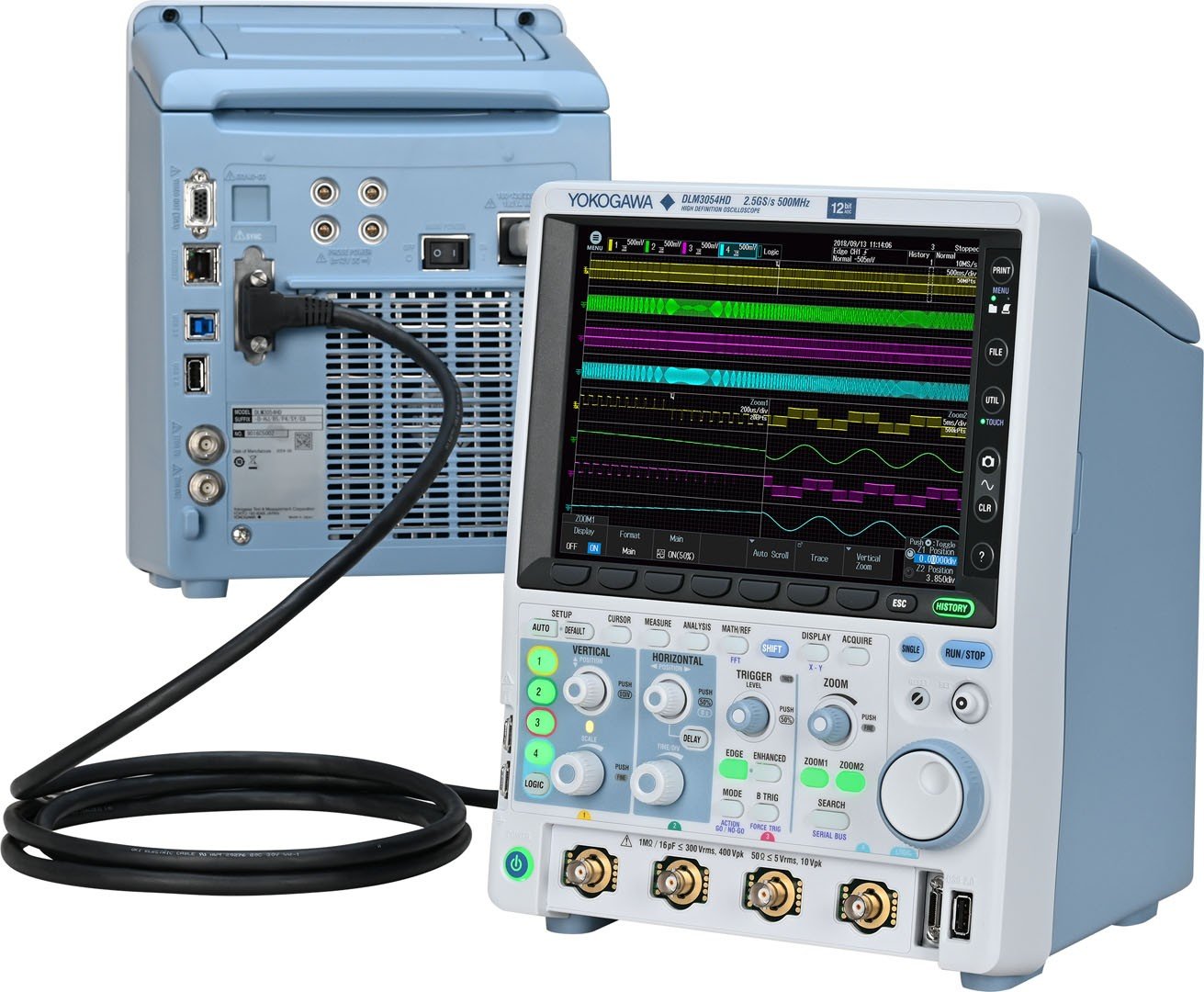

• Măsurare multi-canal până la 8 canale — o singură unitate măsoară simultan până la 4 canale; conectarea a două unități extinde măsurarea sincronă la 8 canale.
• Măsurare cu bandă largă — combină bandă de până la 500 MHz cu rată de eșantionare de până la 2.5 GS/s pentru fenomene tranzitorii precum overshoot-ul la fronturile invertoarelor de mare viteză.
• Până la 2.5 GS/s (patru canale simultan), până la 1 G puncte memorie — pentru captarea unei singure forme de undă de până la 1 G puncte și până la 125 M puncte în achiziții repetitive, permițând măsurători de lungă durată fără reducerea ratei de eșantionare.
• Pornire rapidă — de la oprit la afișarea formei de undă în 12 secunde.
• Conectare cu PC pentru analiză mai eficientă.

Video: https://tmi.yokogawa.com/eu/library/videos/product-overviews/dlm3000hd-high-definition-oscilloscope/

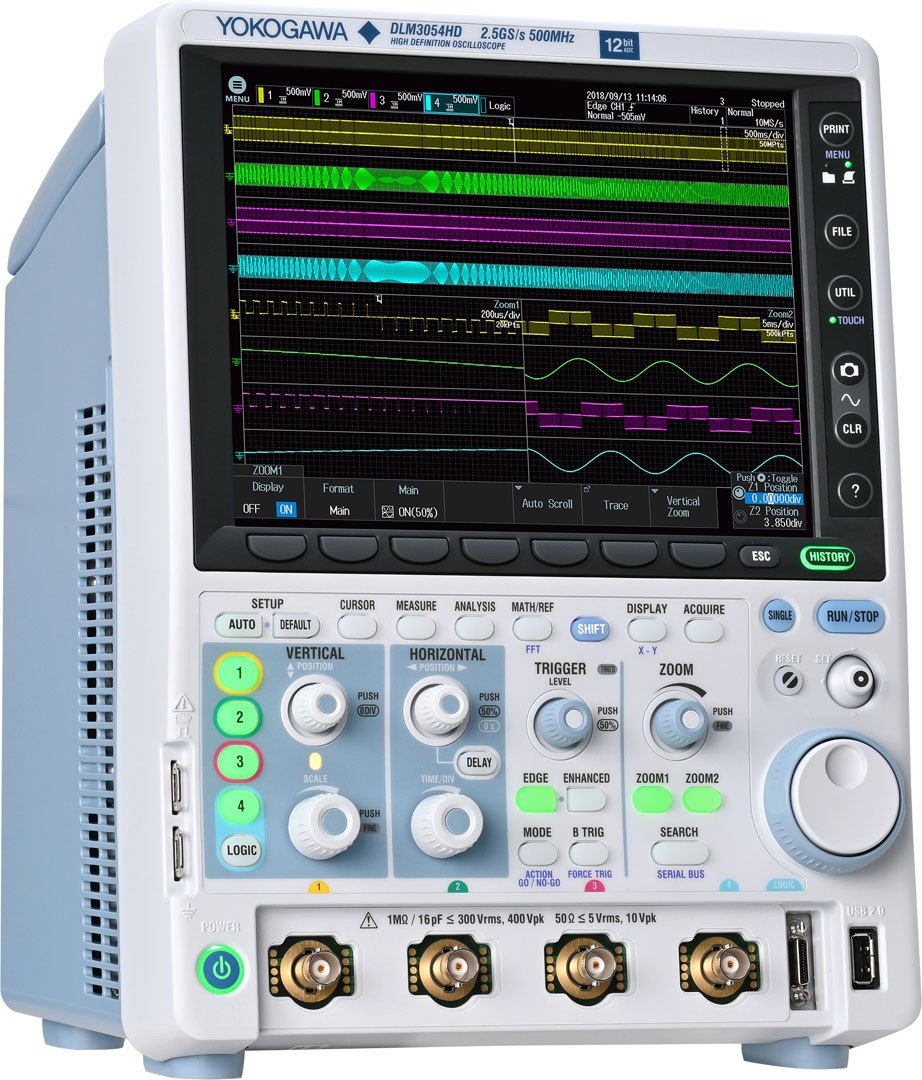

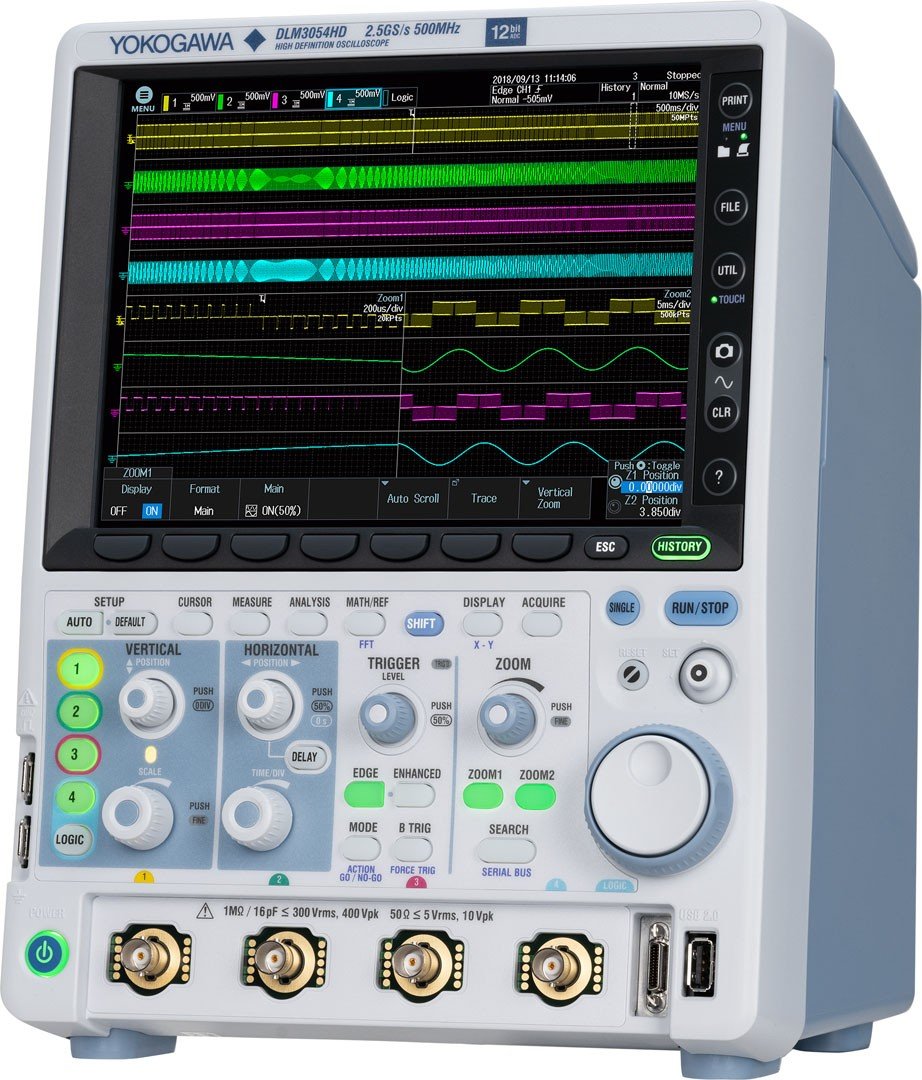

Poză produs: https://cdn.tmi.yokogawa.com/1/10053/files/DLM3000HD_Front_no-printer_M.png

Broșuri:

• DLM Series High Definition Oscilloscope/Mixed Signal Oscilloscope — https://cdn.tmi.yokogawa.com/1/10060/files/BUDLM-Series-01EN.pdf
• Sonde și accesorii pentru osciloscoape — https://cdn.tmi.yokogawa.com/1/9290/files/BUWaveform-Acc-01EN.pdf

Manual de instrucțiuni (principal):
DLM3034HD, DLM3054HD Features Guide and User's Manual — https://cdn.tmi.yokogawa.com/1/10136/files/IMDLM3054HD-00EN.pdf

• Getting Started Guide — https://cdn.tmi.yokogawa.com/1/10139/files/IMDLM3054HD-03EN.pdf
• Communication Interface User's Manual — https://cdn.tmi.yokogawa.com/1/10134/files/IMDLM3054HD-17EN.pdf
