DLM5000HD Osciloscop High-Definition

Descriere (puncte cheie):

• 4 sau 8 canale analogice, până la 32 canale digitale; sincronizare cu un alt DLM5000HD sau DLM3000HD pentru mai multe canale analogice; bandă de până la 500 MHz și rată de eșantionare 2.5 GS/s; achiziție de înaltă definiție cu rezoluție de până la 16 biți; memorie de achiziție de până la 1 Gigapunct; forme de undă istorice: până la 200.000 trigger-e.
• Măsurători simultane multi-canal: până la logică 32-bit + 8 canale; până la 16 canale prin conectarea a două DLM5000HD via DLMsync; suport de sincronizare IEEE1588.
• Touchscreen de 12.1" foarte receptiv și intuitiv, cu panou de control tradițional.
• Imunitate superioară la zgomot, analiză logică și magistrală serială, design compact, ușor, portabil.
• Rezoluție înaltă 12–16 biți — similar cu DLM3000HD, măsoară permanent 12 biți, cu mod de înaltă definiție de până la 16 biți (16x mai multe detalii).
• Măsurare multi-canal până la 16 canale — o singură unitate măsoară simultan până la 8 canale; conectarea a două unități extinde la 16 canale.
• Măsurare cu bandă largă — până la 500 MHz cu 2.5 GS/s.
• Până la 2.5 GS/s, până la 1 G puncte memorie — capacitate de memorie de până la 500 M puncte în mod single și 125 M puncte în mod repetitiv.
• Gamă largă de trigger-e — pentru extragerea formelor de undă de interes și stocarea lor în memoria istorică, cu listă de forme de undă istorice pentru identificarea tendințelor.
• Sistem stabil și fiabil, construit special pentru acest scop.

Video: https://tmi.yokogawa.com/eu/library/videos/product-overviews/dlm5000hd-series-high-definition/

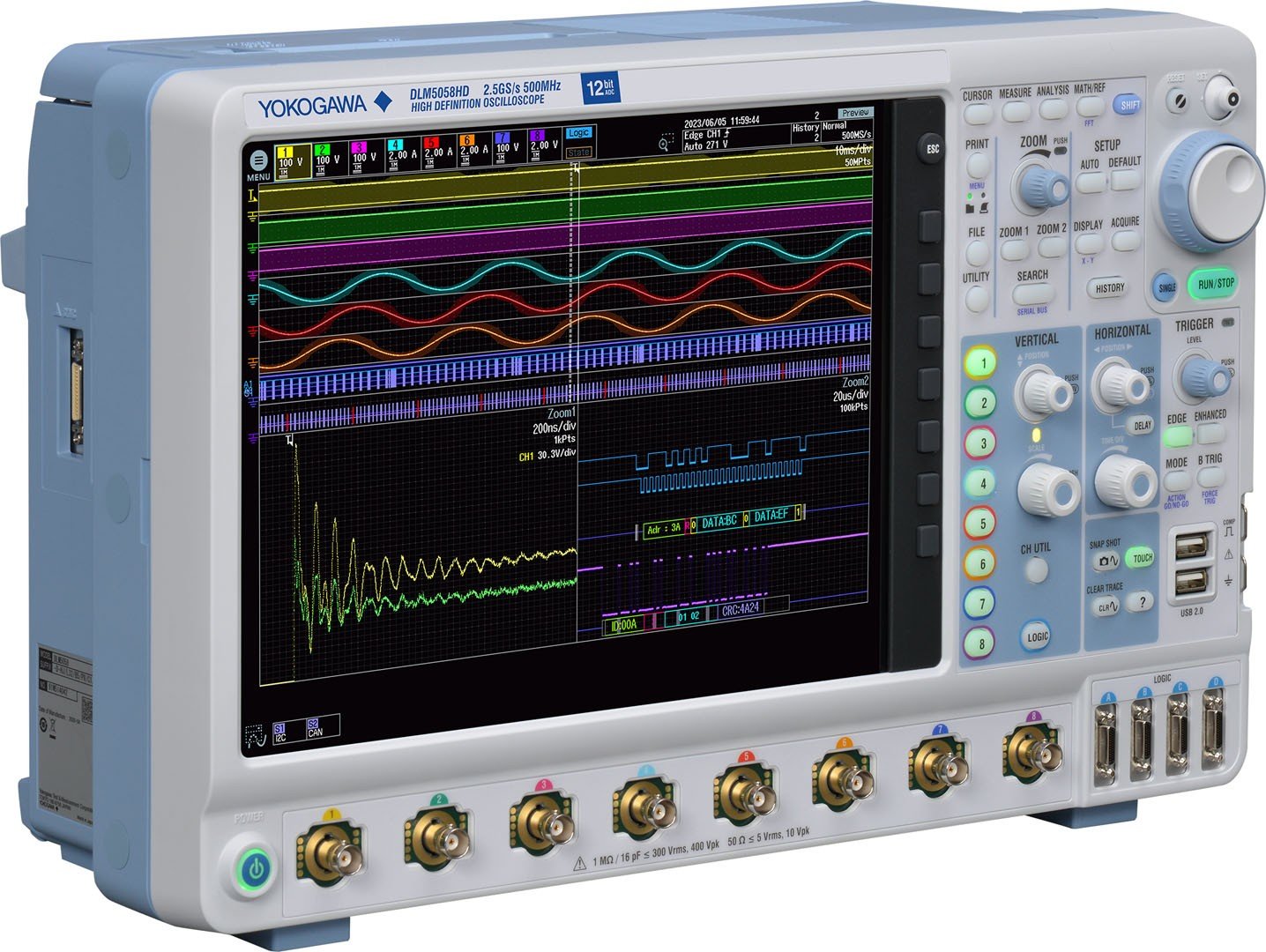

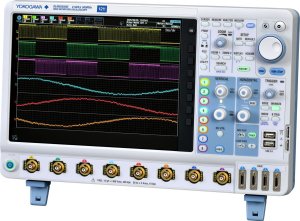

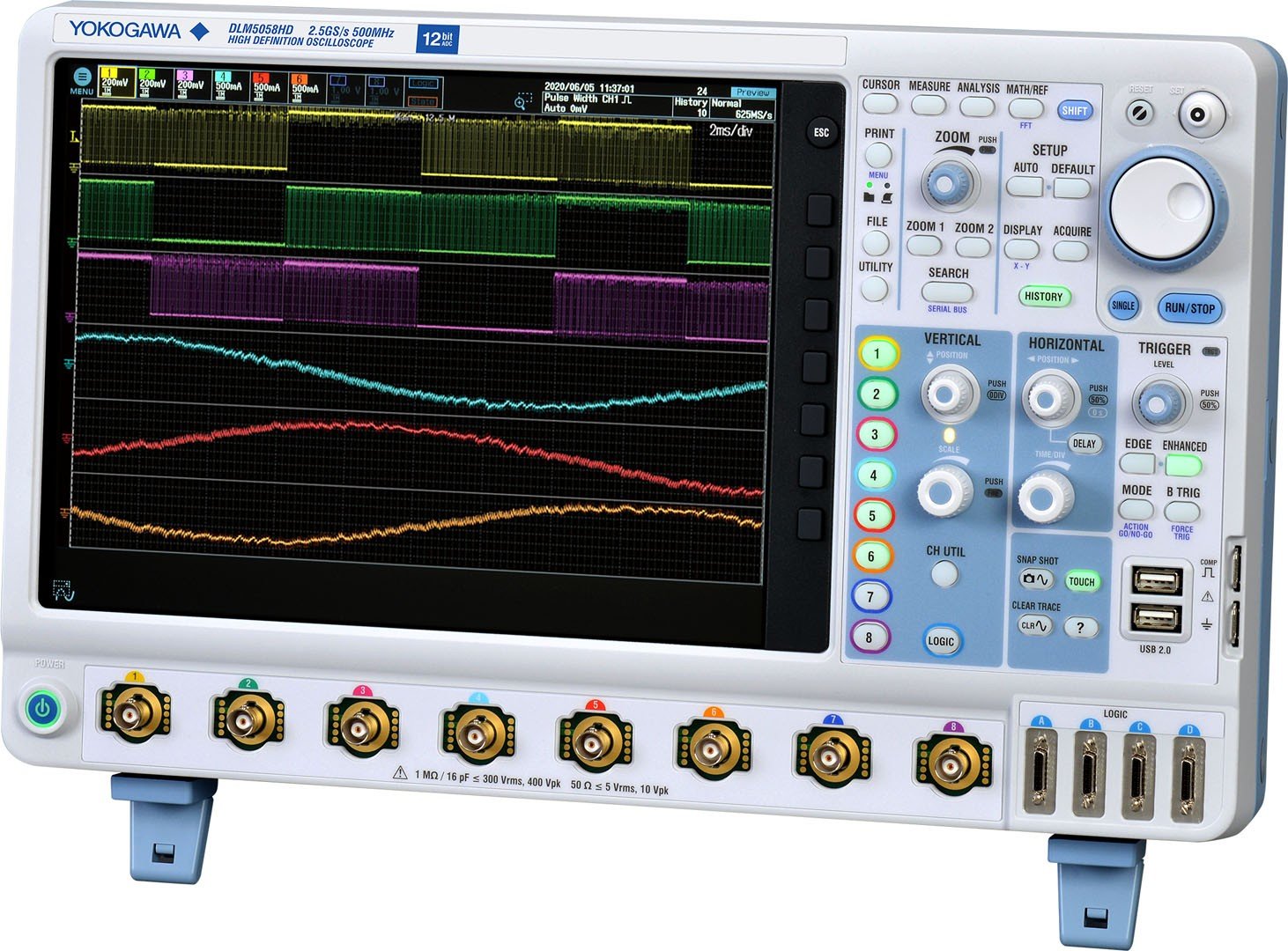

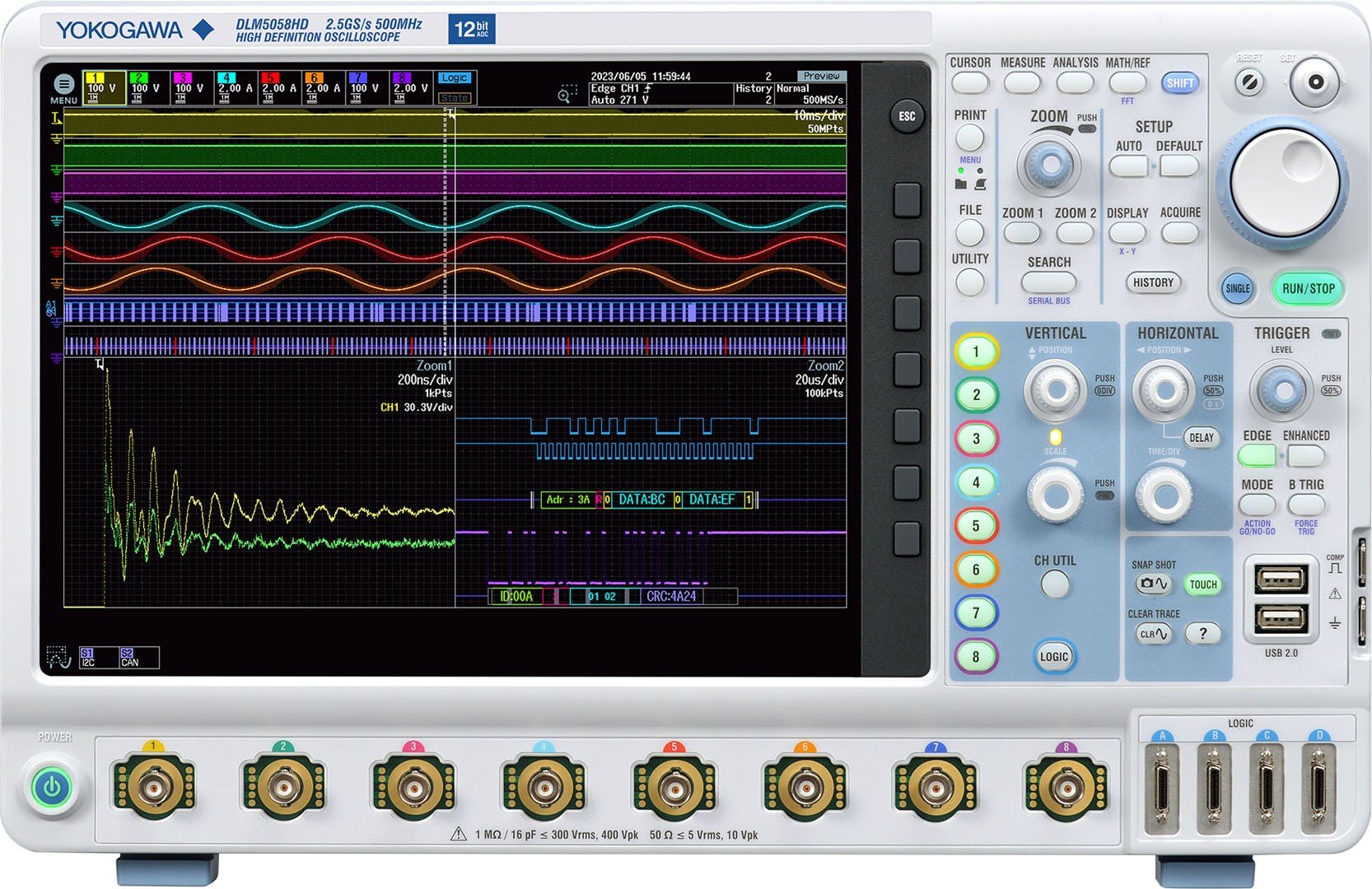

Poză produs: https://cdn.tmi.yokogawa.com/1/9644/files/DLM5000HD_Front_M.png

Broșuri:

• Flyer caracteristici și beneficii DLM5000HD — https://cdn.tmi.yokogawa.com/8/9720/files/Yokogawa%20DLM5000HD%20Beneftis%20and%20Features%20Flyer_Final.pdf
• DLM Series High Definition Oscilloscope/Mixed Signal Oscilloscope — https://cdn.tmi.yokogawa.com/1/10060/files/BUDLM-Series-01EN.pdf
• Sonde și accesorii pentru osciloscoape — https://cdn.tmi.yokogawa.com/1/9290/files/BUWaveform-Acc-01EN.pdf

Manual de instrucțiuni (principal):
DLM5034HD/5038HD/5054HD/5058HD Features Guide and User's Manual — https://cdn.tmi.yokogawa.com/1/9692/files/IMDLM5058HD-00EN.pdf

• Getting Started Guide — https://cdn.tmi.yokogawa.com/1/9688/files/IMDLM5058HD-03EN.pdf
• Communication Interface User's Manual — https://cdn.tmi.yokogawa.com/1/9690/files/IMDLM5058HD-17EN.pdf
