GPON Doctor 4k7

GPON Doctor 4k7 este un analizator de protocol GPON FTTH portabil, pasiv și fără chipset. Se conectează la un punct de distribuție al unei rețele GPON și capturează date la nivel de bit atât în amonte, cât și în aval, interpretând toate informațiile de control la nivelurile PLOAM și OMCI.

GPON Doctor 4k7 este soluția supremă pentru depanare, certificare și analiza interoperabilității în implementările GPON. Este proiectat special pentru a satisface nevoile operatorilor de rețele GPON, instalatorilor și producătorilor de hardware. Soluția include hardware pentru achiziția de date GPON, un șasiu/dispozitiv de înaltă performanță și software pentru analiza datelor capturate.

Hardware-ul de captură este implementat cu module optice de ultimă generație și o capacitate mare de procesare, asigurând cel mai înalt nivel de performanță și fiabilitate. Dispozitivul se sincronizează perfect cu linkul de încărcare și descărcare în orice punct al fibrei GPON și se calibrează automat, permițând capturi pe termen lung. În plus, extrage și decriptează expert traficul Ethernet din stratul superior în timp real, permițând regenerarea serviciilor fără întreruperi.

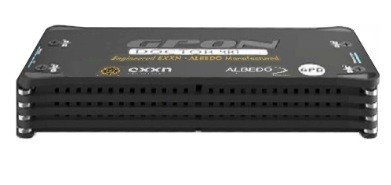

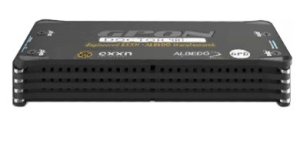

Fig 1. GPON Doctor 4k7 in functiune pe un laptop.

Această soluție este destinată pentru detectarea problemelor, certificare și analiza interoperabilității și reprezintă soluția optimă pentru operatorii de implementare, instalatori și producătorii de hardware GPON.

Caracteristici cheie

• GPON Doctor folosește datele capturate pentru a deduce topologia rețelei și aplică un set de reguli pentru a certifica dacă se respectă recomandările ITU-T G.984.x. Sincronizarea automată adaptivă, calibrarea automată și interfața intuitivă facilitează utilizarea din prima zi. Detectează cu precizie problemele dintr-o rețea GPON, evaluează și detaliază echipamentele care cauzează problema și identifică cauza defecțiunii.

• Extracție în Timp Real: Interfața 10/100/1000BaseT permite extracția și decriptarea traficului Ethernet utilizator în timp real, care poate fi monitorizat și analizat folosind instrumente externe precum WireShark. Hardware-ul este echipat cu un motor de decriptare AES.

• Regenerare și QoS: GPON Doctor 4k7 este capabil să regenereze servicii într-o rețea PON, inclusiv extracția și reasamblarea în timp real a video-ului multicast pentru evaluarea QoS și QoE. Această caracteristică este esențială pentru evaluarea precisă a serviciilor configurate pe un PON.

Fig 2. Depanare la locul problemei (pe teren) (On-site) a rețelelor FTTH în raport cu protocolul GPON.

• Captură GPON în Timp Real: GPON Doctor 4k7 capturează mesajele OMCI și GTC peste fibră în timp real, permițând monitorizarea ușoară a proceselor de negociere și configurațiilor. Instrumentul oferă actualizări în timp real despre ONT-uri, porturi GEM și T-CONT-uri, asigurând o gestionare eficientă a rețelei.

• Analiză cu Diagrame: Dispune de un diagram OMCI complet care prezintă alarme și erori, diagrame de alocare a lățimii de bandă ONT port și T-CONT, și diagrame de evoluție temporală. În plus, evidențiază hardware-ul fără chipset fabricat exclusiv pentru acest dispozitiv, permițând rezultate independente de implementarea proprie a oricărui furnizor de echipamente GPON.

• Amont + Aval: Atunci când GPON Doctor 4k7 este conectat la un punct de fibră GPON, capturează date la nivel de bit atât în amonte, cât și în aval, interpretând toate informațiile de control la nivelurile PLOAM și OMCI. Este capabil să se sincronizeze în orice punct al fibrei GPON și se calibrează automat, permițând capturi pe termen lung. De asemenea, extrage și decriptează traficul Ethernet în timp real.

Aplicații

• Optimizarea GPON: Implementarea ONU-urilor multi-furnizor este o soluție viabilă pentru reducerea CAPEX-ului. Orice OLT poate interacționa cu orice ONT, indiferent de producător, facilitând interoperabilitatea între furnizori. Structura unei rețele PON implică împărțirea unei fibre folosind divizoare sau splittere optice. Gradul de împărțire determină procentul de putere optică care ajunge la un ONT. Controlul atenuării este crucial pentru a preveni ca elementele active ale rețelei să funcționeze în condiții stresante.

Fig 3. GPON Doctor 4k7 in lucru.

• Analiză Neutră și Captură: GPON Doctor 4k7 capturează și analizează traficul dintr-o rețea FTTH conform standardelor ITU-T. Calibrarea automată, ecranul tactil integrat și șasiul de înaltă performanță permit capturarea și analiza completă a traficului rețelei GPON cu un singur clic.

• Analiză și Evaluare: Software-ul de analiză interpretează informațiile capturate și le prezintă într-un format grafic și categoric pentru analiza detaliată a conformității protocolului GPON, evaluarea interoperabilității, alocarea lățimii de bandă și depanarea pe teren. GPON Doctor 4k7 permite extracția în timp real a traficului utilizator în text clar în ambele direcții, amonte și aval, la nivelul GbE.

• Validare: Pentru o analiză suplimentară a acestui trafic, puteți folosi analizatori de protocol de strat superior externe sau bazate pe software. Prin combinarea GPON Doctor cu un generator de trafic și un analizator extern sau intern care include GPON Doctor 4k7, puteți crea o configurație puternică pentru a valida transmisia corectă a 'serviciilor IP' prin rețea. În plus, această caracteristică poate fi utilizată pentru a regenera serviciile IP în cadrul GPON Doctor. Canalele IPTV și fluxurile VoD reproduc fluxul de voce în timp real pentru a analiza QoS și QoE și pentru a identifica cu încredere orice degradare a serviciilor.

Fig 4. Analizele GPON Doctor 4k7

Laborator & Operațiune pe Teren Fiind portabil, alimentat de baterii și robust, este un companion ideal pentru identificarea problemelor FTTH pe teren, în ceea ce privește protocolul GPON sau furnizarea serviciilor IP. De asemenea, servește ca un instrument puternic pentru verificarea interoperabilității și validarea conformității.
