Net.Shark tap

Captarea protocolului este o practică comună în stațiile de transformare IEC 61850 cu Net.Shark, care filtrează, captează și redirecționează pachetele Ethernet, inclusiv protocoalele PTP, NTP, GOOSE, SV sau MMS. Este ideal pentru utilizare pe teren, deoarece este un dispozitiv autonom cu baterii, ecran și tastatură, care poate fi conectat la orice punct al rețelei, indiferent de mărime, poziție sau ascuns.

Comisionare IEC-61850
Protocoalele IEC 61850 sunt utilizate pentru a efectua sarcini critice:

• Protecție: pentru a detecta defecțiuni
• Control: pentru a ajusta setările
• Sincronizare: pentru a asigura alinierea temporală
• Monitorizare: pentru a detecta anomalii
• Măsurare: pentru a factura clienții

Dacă aceste sarcini trebuie comisionate, este important să se utilizeze taps pentru a monitoriza traficul relevant fără a introduce puncte suplimentare de eșec, degradarea traficului sau vulnerabilități de securitate în rețeaua utilității.

Tap oriunde
Conexiunile fizice între ceasurile de rețea, IED-uri, echipamente de comutare, întrerupătoare și controlere de baia sunt adesea situate în panouri mici și greu accesibile, făcând dificilă conectarea altor dispozitive.

De aceea, am dezvoltat Net.Shark, un tap ușor și portabil care ajunge oriunde în rețea și capturează pachetele Ethernet prin firmware, asigurându-se că niciunul nu este pierdut sau cauzează interferențe sau erori altor traficuri.

Taps vs. Laptopuri
Unele laptopuri pretind că sunt bune pentru captare, dar nu au un port dublu, deci nu pot captura în full duplex și nu sunt suficient de puternice pentru a captura mii de mesaje în timp real la viteza de transmisie fără a pierde pachete. Soluția este întotdeauna un tap, deoarece funcționează prin firmware, nu prin software. Net.Shark este ideal pentru captarea pe teren deoarece nu necesită un host pentru configurare și operare.

Fig 1. Compararea caracteristicilor Net.Shark vs. Laptop și Tap.

Fig 1. Comparatie intre caracteristicile Net.Shark vs. Laptop si Tap.

Aplicații
Net.Shark este alegerea potrivită pentru teren, și în special pentru ingineri care migrează la stațiile de transformare IEC-61850:

• Comisionare IEC 61850
• Depanare IEC 61850
• Monitorizare IEC 61850
• Captare IEC 61850
• Acceptare IED
• Întreținere proactivă

Caracteristici cheie
Net.Shark este puternic, ușor și poate captura în modul full-duplex la viteza de transmisie și timp de mai mult de 12 ore pe baterie:

• Filtrare după protocol IEC-61850, MAC, IP, VLAN, MPLS, TOS, TCP, UDP, arbitrar
• Funcționează la viteza de transmisie cu inspecție 100% a pachetelor
• Fără întreruperi, fără întârziere, fără pierderi de pachete
• Traficul de conformitate stocat pe card SD sau copiat pe LAN
• Suport pentru format PCAP
• Marcaje de timp fără jitter
• Control de la distanță VNC
• Captare full duplex
• Porturi optice / electrice

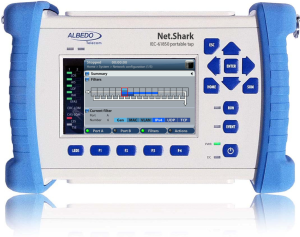

Fig 2. Net.Shark in lucru captand date si mesaje IEC-61850 GOOSE.
