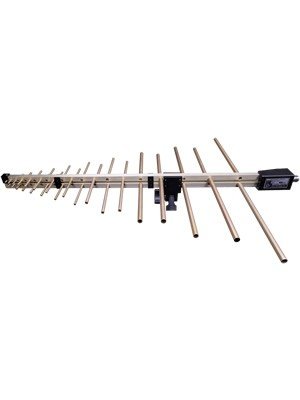

Antena matrice log-periodică SAS-510-7 de la 290 MHz la 7 GHz - Castig - 5.8

Printeaza

Descriere

Această antenă matrice log-periodică cu gamă extinsă este o soluție economică pentru testarea frecvențelor mai mari.

Caracteristici

  • Gama de frecvențe: 290 MHz - 7 GHz
  • Calibrată individual
  • Testare conformă cu FCC, MIL-STD, VDE și TEMPEST
  • Construcție robustă
  • Garanție de trei ani

Detalii Produs

Antena matrice log-periodică SAS-510-7 de la A.H. Systems este ușoară, compactă și a fost fabricată pentru a asigura câștig maxim, VSWR scăzut și capacități ridicate de gestionare a puterii. Fie că este utilizată într-o carcasă blindată sau în aer liber, această antenă va demonstra caracteristici de performanță eficiente pe întreaga sa gamă de frecvențe.

Această antenă matrice log-periodică este ideală pentru majoritatea tipurilor de testare EMC. Aplicații comune includ testele de emisie conform ANSI C63.4, FCC-15, FCC-18 și EN55022, precum și testele de imunitate conform EN61000-4-3. Antena poate suporta o putere de vârf de 1 kW și are un VSWR mediu de 1.65:1. Acest model este unul dintre noile noastre designuri care abordează cerințele crescute pentru testarea la frecvențe superioare.

Pentru anumite aplicații care necesită un interval dinamic crescut, se poate folosi un preamplificator opțional (PAM-0207) pentru a crește sensibilitatea totală a sistemului.

  • Datele de calibrare și certificatul pentru 1, 3 și 10 metri cu polaritate orizontală sunt incluse.

Accesorii Recomandate

  • PAM-0207 (Preamplificator)
  • SAC-211 (Cablu N/N de 3 metri)
  • ATU-510 (Trepied din lemn)
  • ATU-514 (Trepied din plastic)
  • AEH-510 (Cap Az și El)

ACCESORII

  • PAM-0207 - Preamplificator de 30 dB
  • ATU-510 - Trepied din lemn
  • ATU-514 - Trepied din plastic
  • AEH-510 - Cap Az și El
  • SAC-211 - Cablu N/N de 3 metri

SPECIFICAȚII

Specificații Kit Antenă

  • SAS-510-7 Antenă matrice log periodic
  • Gama de frecvențe: 290 MHz - 7000 MHz
  • Factor de antenă: 15 - 47 dB/m
  • Câștig: 5.8 dBi
  • Putere maximă continuă: 1000 W
  • Câmp radiat maxim: 200 V/m
  • Tip de diagramă: direcțional
  • Lățime de fascicul 3dB (E-Câmp): 35°
  • Lățime de fascicul 3dB (H-Câmp): 100°
  • Impedanță: 50 ohmi
  • VSWR: 1.65:1 tipic (2.5:1 maxim)
  • Conector: N-Type, Femelă
  • Baza de montare: ¼ x 20 Filet, Femelă

Dimensiuni Fizice:

  • Lungime: 26.3 in. (66.8 cm)
  • Lățime: 20.1 in. (51.1 cm)
  • Greutate: 1.5 lbs (0.68 kg)
