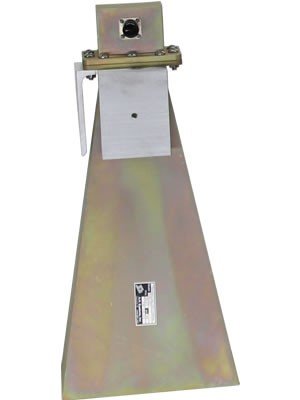

Antene cu Palnie SAS-582-20 - Frecvență de la 2.60 la 3.95 GHz - Câștig - 20.0

Printeaza

Descriere

Această antenă cu palnie cu câștig înalt va furniza măsurători fiabile și repetabile în banda S, 2.6 GHz până la 3.95 GHz..

Caracteristici

  • 2.6 GHz la 3.95 GHz
  • Calibrată individual la 1 și 3 metri polaritate orizontală
  • Testare FCC, MIL-STD, VDE și TEMPEST
  • Construcție robustă
  • Garanție de trei ani


Detalii ale produsului

Antenele cu palnie cu câștig standard sunt proiectate special pentru utilizare în testările de emisii și imunitate pe intervalul de frecvență de la 1 la 40 GHz. Fiecare antenă este polarizată liniar și are câștig mediu, VSWR scăzut și un factor de antenă constant. Performanța antenei cu palnie cu câștig standard este foarte precisă și previzibilă prin parametrii de proiectare. Comparațiile dintre factorii de antenă și câștig măsurați și calculați au arătat o deviație de +/- 0.5 dB. Prin urmare, antena este considerată a fi un standard de referință, similar cu un dipol rezonant sub 1 GHz. Adaptorul coaxial-la-ghidaj de unde este singura componentă care limitează puterea antenei și poate fi îndepărtat dacă se doresc câmpuri înalte. Fiecare antenă cu câștig standard vine cu un suport de trepied care se adaptează la orice trepied cu filet de 1/4-20. Polarizarea orizontală și verticală se obține prin rotirea antenei pe trepied.

Piese incluse:

  • Antena SAS-582-20 cu adaptor de la ghidaj de unde la coaxial și montură pentru trepied atașate
  • Manual de calibrare a antenei

ACCESORII

  • SAC-18G-0.5 - Cablu Low-Loss de 0.5 metri N/N
  • ATU-510 - Trepied din plastic
  • AEZ-510 - Cap Az și El

SPECIFICAȚII Specificațiile kitului de antenă SAS-582-20 Standard Gain Horn Antenna

  • Interval de frecvență: 2.60 GHz - 3.95 GHz
  • Factor de antenă (1 metru): 22 dB/m
  • Câștig: 20 dBi
  • Putere continuă maximă: 250 Wați
  • Câmp radiat maxim: 500 V/m
  • Lățimea fasciculului în plan E: 17°
  • Lățimea fasciculului în plan H: 16.8°
  • Impedanță: 50 ohmi
  • VSWR: 1.25:1 (maxim 1.5:1)
  • Conector: Adaptor WR-284 la N-Type femelă

Dimensiuni fizice:

  • Lungime: 32.3 in. (82 cm)
  • Lățime: 10.8 in. (27.5 cm)
  • Înălțime: 15.6 in. (39.7 cm)
  • Greutate: 12 lbs. (5.4 kg)
