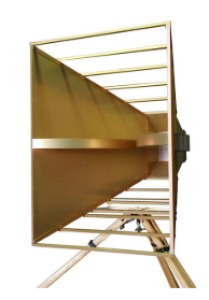

Antene cu palnie SAS-570 de la 170 MHz la 3 GHz

Printeaza

Descriere

Antena cu palnie are un câștig mare, VSWR (Voltage Standing Wave Ratio) scăzut, capacitate de gestionare a intrărilor de până la 800 wați CW (unde continue), și un design robust, făcând-o excelentă pentru testările de imunitate și emisii.

Caracteristici

  • Interval de frecvență de la 170 MHz la 3 GHz
  • Calibrată individual la 1 metru pentru polaritate orizontală și verticală
  • Polarizare liniară
  • Construcție precisă și robustă
  • Capacitate mare de putere la intrare
CAGE Code: 54656
NSN: 5996-01-546-0575
Schedule B: 8529.10.9000
ECCN: EAR 99


Detalii produs

Antena cu ghidaj dublu de la A.H. Systems este o antenă broadband care oferă performanțe excelente pe intervalul de frecvență de la 170 MHz la 3 GHz. Un câștig mare, VSWR scăzut, capacitatea de a gestiona intrări de până la 800 wați CW și un design robust fac această antenă excelentă pentru testările de imunitate și emisii.

  • Datele de calibrare și certificatul la 1 metru pentru polaritate orizontală și verticală sunt incluse
  • Conector opțional 7/16 DIN female disponibil pentru creșterea capacității de putere
  • Carcasă de transport TSC-570 disponibilă opțional pentru protecția antenei în timpul transportului.

Piese incluse:

  • Pre-amplificator EHA-50B pentru potrivirea antenei
  • Încărcător de baterie
  • Manual de calibrare

ACCESORII

ATU-510 - Trepied din lemn, AEH511 - Az and El Head, TSC-570 - Carcasa pentru antena cu palnie, SAC-211 - Cablu N/N de 3 Metri

 SPECIFICATII

Specificatiile kitului de antena

SAS-570 Double Ridge Guide Horn Antenna
Interval de frecvență: 170 MHz - 3 GHz
Factor de antenă (la 1 metru) 11 to 33 dB/m
Câștig 0 to 10.9 dBi
Putere maximă continuă: 800 Watts
Impedanță: 50 ohm
Câmp maxim radiat: 200 V/m
  500 V/m (with Optional
7/16 DIN female connector)
Conector: N-Type, female
Bază de montare: filet cu mufa mama ¼ - 20
Dimensiuni fizice:
Lungime: 36.7 in. (93.2 cm)
Lățime: 28.7 in. (72.9 cm)
Inaltime: 38.5 in. (97.8 cm)
Greutate: 22.5 lbs. (10.21 kg)

Apertura: 27.2" x 37.2" (69cm x 94.5cm)
