Antena dipolă acordată FCC-3 170 MHz - 340 MHz

Printeaza

Descriere

Proiectată conform specificațiilor FCC, această antenă dipolă acordată este ideală pentru măsurători de atenuare pe teren.

Caracteristici

  • 170 MHz până la 340 MHz
  • Calibrată individual
  • Atenuare pe teren conform FCC sau VDE
  • Construcție robustă
  • Pierderi reduse, VSWR scăzut

Detalii produs

Antena dipolă FCC-3 oferă un standard precis pentru măsurători EMI și de atenuare pe teren (conform OET-55 și ANSI C63.5). FCC-3 este fabricată conform designului balunului FCC și calibrată individual. Această antenă dipolă constă într-un balun de potrivire, două elemente telescopice, clemă de balun pentru montare și o bandă de măsurare pentru ajustarea lungimilor elementelor.

Balunul antenei este construit conform designului W. K. Roberts specificat în standardul ANSI C63.5 și constă într-un balun pliat care convertește impedanța de 70 ohmi (la rezonanță) la 50 ohmi. Acest design de balun prezintă un VSWR scăzut, pierderi reduse ale balunului și poate suporta puteri de până la 90 wați.

Antena dipolă acordată FCC-3 are două elemente de un sfert de lungime de undă pentru un total de λ/2 și trebuie ajustată la frecvența dorită. Lungimea teoretică a elementului este (300/FMHz /2), însă noi oferim lungimi ușor diferite care sunt acordate pentru pierderea maximă de retur. Tabelele de calibrare oferă o listă a punctelor de frecvență și a lungimii optimizate a elementelor.

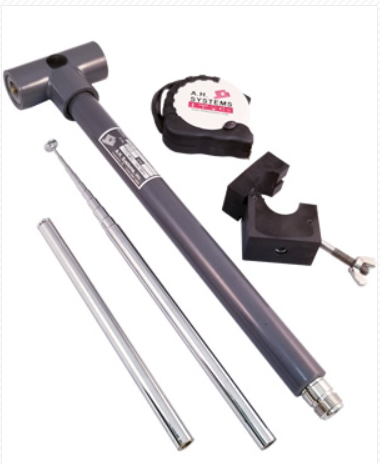

Piese incluse:

  • Balun antenă FCC-3
  • 2 elemente telescopice detașabile
  • Clema de balun ABC-TD cu filet 1/4-20
  • Bandă de măsurare, Inch/Metric
  • Manual de calibrare a antenei

ACCESORII

PAM-0202 - Preamplificator 31 dB

Cu cel puțin 30 dB de câștig, acest preamplificator va îmbunătăți sensibilitatea generală a sistemului. Proiectat pentru a satisface nevoile diverselor cerințe de testare.

ATU-514 - Trepied din plastic

ATU-514 este un trepied pliabil construit din materiale complet neconductive care nu vor influența măsurătorile antenei.

AEH-510 - Cap azimutal și de elevație

Capul AEH-510 de azimut și elevație este utilizat pentru a asista inginerul de testare în direcționarea antenei montate de testare spre dispozitivul testat. Montura reglabilă pentru antene are o suprafață de montare robustă de 4" cu un filet masculin 1/4-20 captiv pentru montarea tuturor antenelor de măsurare a conformității de la A.H. Systems și a majorității altor antene de măsurare a conformității.

TCC-511 - Geantă de transport pentru trepied

Geantă de transport moale pentru trepied, pentru a depozita și proteja oricare dintre trepiedele și picioarele de prelungire pe care le oferim.

SAC-213 - Cablu N/N de 3 metri

Cablu RF de 3 metri cu conectori N(m) la N(m). Lungimi personalizate pot fi realizate pentru a se potrivi specificațiilor tale.

Specificații antenă

Antena dipolă acordată FCC-3

Interval de frecvență: 170 MHz - 340 MHz

Factor antenă: 13 până la 19 dB/m

Câștig: 1 până la 2 dBi

Pierderi balun: <0.5 dB

Putere maximă continuă: 90 wați

Impedanță: 50 ohmi

VSWR: 1.3:1

Conector: Tip N, feminin

Dimensiuni fizice

Lungime: 12.5 in.

Greutate: 0.5 lb.

Accesorii furnizate

O clemă de montare a balunului cu filet 1/4-20

Două elemente telescopice

O bandă de măsurare
