Detalii Produs

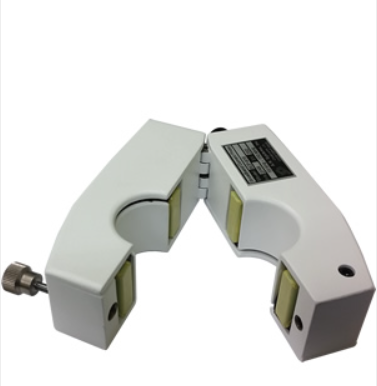

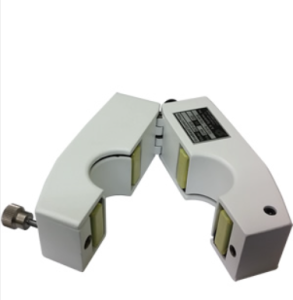

Curentul condus poate fi măsurat fără a face contact direct cu conductorul sursă sau suprafața metalică, prin intermediul sondelor de curent cu clemă. Sonda de curent BCP-616 este proiectată pentru a permite utilizarea de metri de intensitate de câmp, analizoare de spectru și alte instrumente cu impedanță de 50 ohmi pentru a măsura mărimi cantitative ale curentului. Măsurătorile pot fi efectuate pe cabluri cu un singur conductor sau cu mai mulți conductori, pe curele de legare și împământare, pe conducte ecranate și pe cabluri coaxiale.

O sondă de curent funcționează ca un transformator cu un singur tur pentru primar și cu multiple tururi pentru secundar, plasând o impedanță serie mică în linia de alimentare sau în conductorul de semnal probat, în timp ce este capabilă să livreze un semnal utilizabil într-un receptor de 50 ohmi. O sondă de curent este caracterizată de impedanța sa de transfer, ZT (dBohm), raportul dintre tensiunea de ieșire într-o sarcină standard (de obicei 50 ohmi pentru testele EMI) și curentul net care trece prin fereastra sondei.

Pentru ușurința și conveniența efectuării măsurătorilor de curent condus, toate sondele noastre de curent utilizează designul cu clemă de tip despicat. Fiecare sondă de curent, mică și ușoară, este fabricată conform standardelor riguroase, asigurând astfel performanțe repetabile.

Accesorii Recomandate

CPF-633 - Suport pentru Sondă de Curent
Suport pentru sondă de curent de diametru mare.

SAC-213 - Cablu N/N de 3 Metri
Cablu RF de 3 metri cu conectori N(m) la N(m). Lungimile personalizate pot fi realizate conform specificațiilor dumneavoastră.

TSC-BCP-2 - Carcasă de Transport
Carcasă din polietilenă robustă care include un decupaj personalizat din spumă pentru sondele de curent de dimensiuni mari.

Specificații Sondă de Curent BCP-616

• Gama de frecvențe: 10 KHz - 150 MHz
• Impedanță de transfer (dBohm): 5.0 nominal
• Curent primar maxim (400 Hz): 600 Amperi
• Curent primar maxim CW: 40 Amperi
• Curent de vârf de impuls: 200 Amperi
• Conector: BNC-Type, femelă

Dimensiuni Fizice

• Deschidere: 1.25" (32 mm)
• Greutate: 1.2 lbs. (0.55 Kg)
