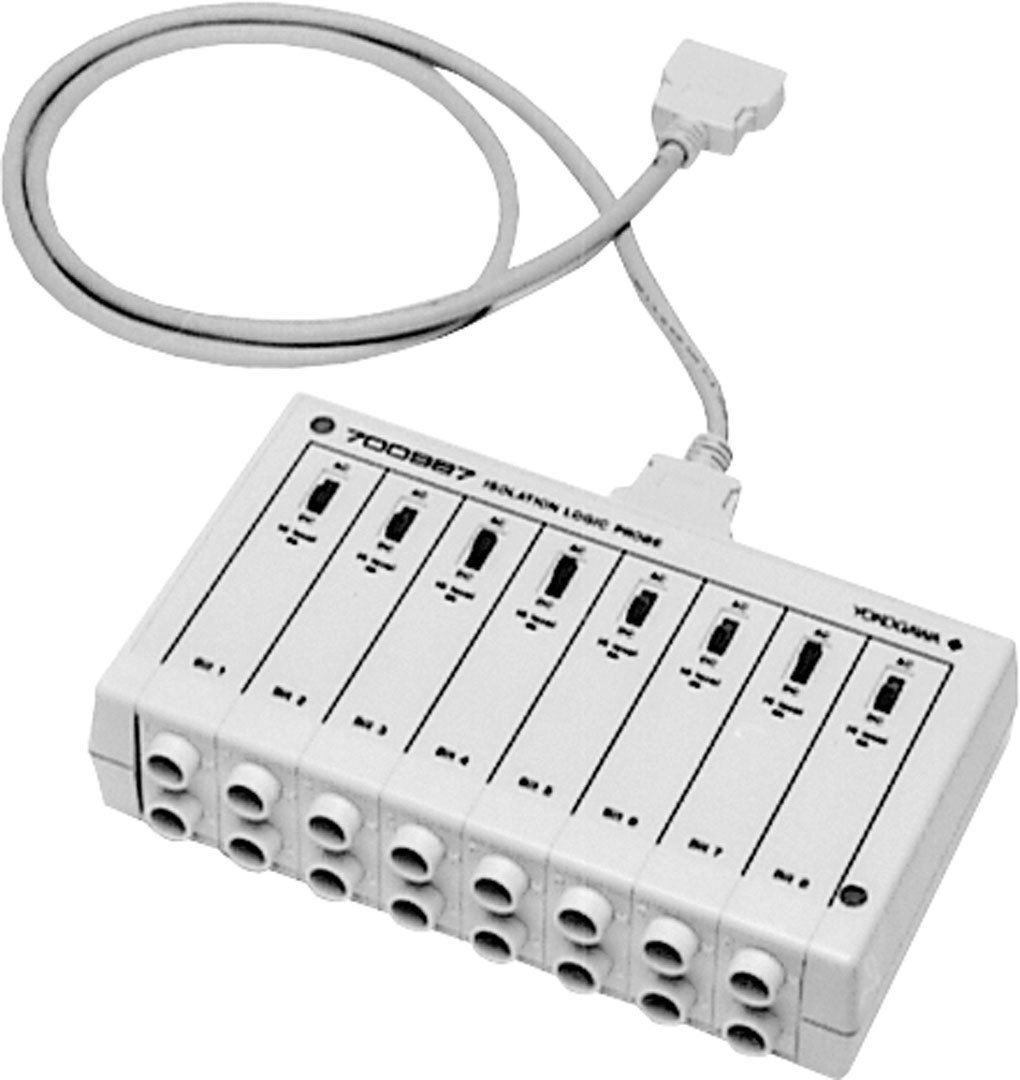

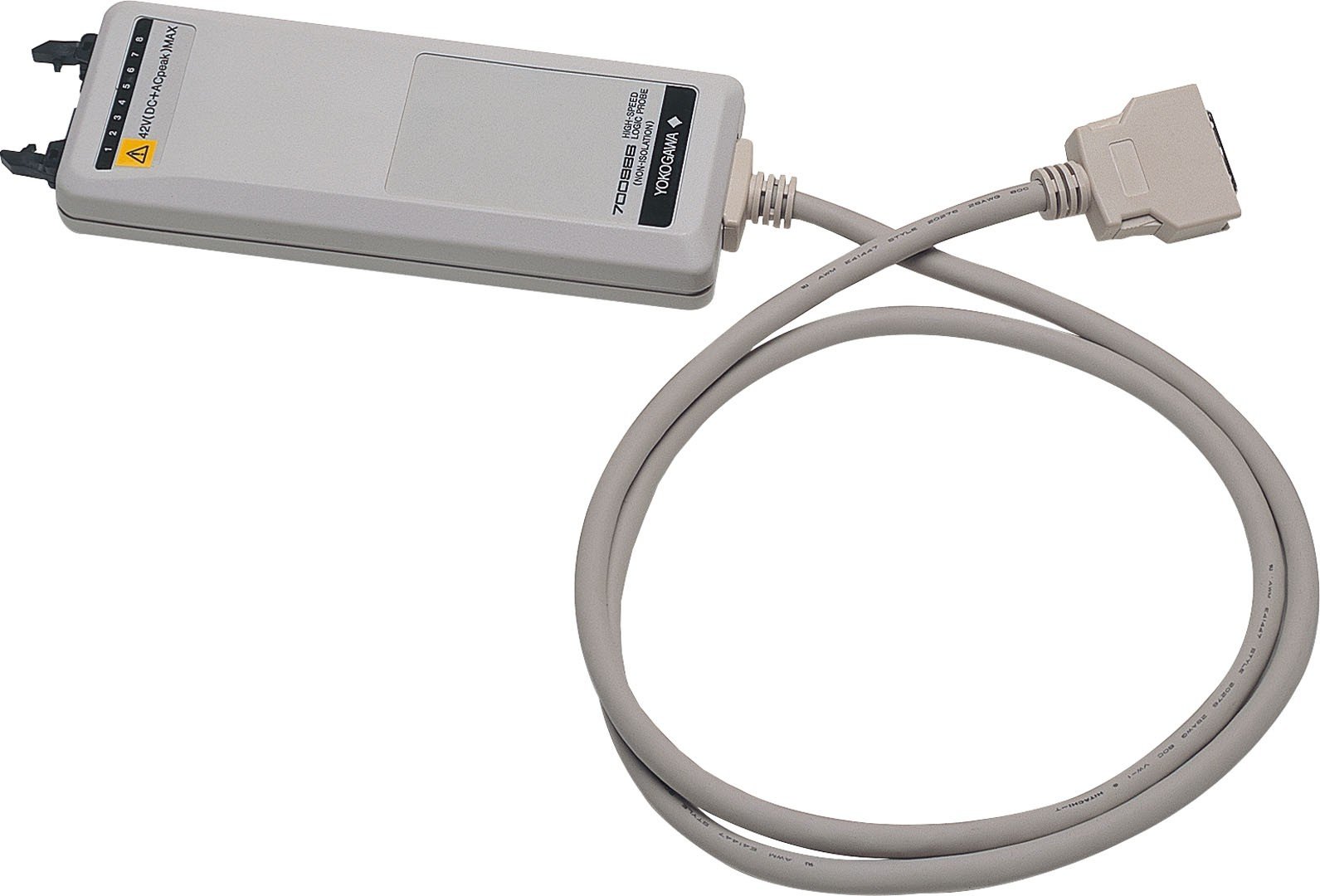

Sonde de tensiune de la Yokogawa

Tipuri de sonde de tensiune Yokogawa:

• Sonde pasive — versatile, pentru măsurători de uz general.
• Sonde diferențiale — măsoară între două puncte, cu izolare între masa circuitului și masa instrumentului.
• Sonde de osciloscop de înaltă tensiune — reduc în siguranță tensiuni mari, disponibile în variantă pasivă și diferențială.
• Sonde active — performanță la frecvență înaltă, cu încărcare minimă a circuitului.
• Sonde cu capacitate mică — păstrează integritatea semnalului pentru aplicațiile cu cea mai mare bandă.

Gama completă de produse:

Sonde diferențiale de înaltă tensiune, cu bandă largă:

• 702921 PBDH0400 Differential Probe 1000 V / 400 MHz — bandă 400 MHz, tensiune diferențială max. ±1000V (DC+ACpeak) la 500:1, interfață dedicată pentru DLM3000, DLM3000HD, DLM5000, DLM5000HD.
• 702922 PBDH0400 Differential Probe 2000 V / 400 MHz — bandă 400 MHz, tensiune diferențială max. ±2000V (DC+ACpeak) la 1000:1, interfață dedicată pentru DLM3000, DLM3000HD, DLM5000, DLM5000HD.
• High Voltage Differential Probe 702923 — bandă 400 MHz, ±1 kV tensiune diferențială max., CMRR 70 dB (1 MHz), interfață BNC.
• High Voltage Differential Probe 702924 — bandă 400 MHz, ±2 kV tensiune diferențială max., CMRR 70 dB (1 MHz), interfață BNC.
• High Voltage Differential Probe 701927 — bandă 150 MHz, ±1.4 kV tensiune diferențială max., CMRR 50 dB (1 MHz), interfață seria Yokogawa DLM.
• High Voltage Differential Probe 701978 — bandă 150 MHz, ±1.5 kV tensiune diferențială max., CMRR 50 dB (1 MHz), interfață BNC.
• High Voltage Differential Probe 701977 — bandă 50 MHz, ±7 kV tensiune diferențială max., CMRR 50 dB (1 MHz), interfață BNC.
• Differential Probe 702928 — ideală pentru monitorizarea magistralelor auto, bandă 200 MHz, tensiune diferențială max. 20 V, interfață seria Yokogawa DLM.

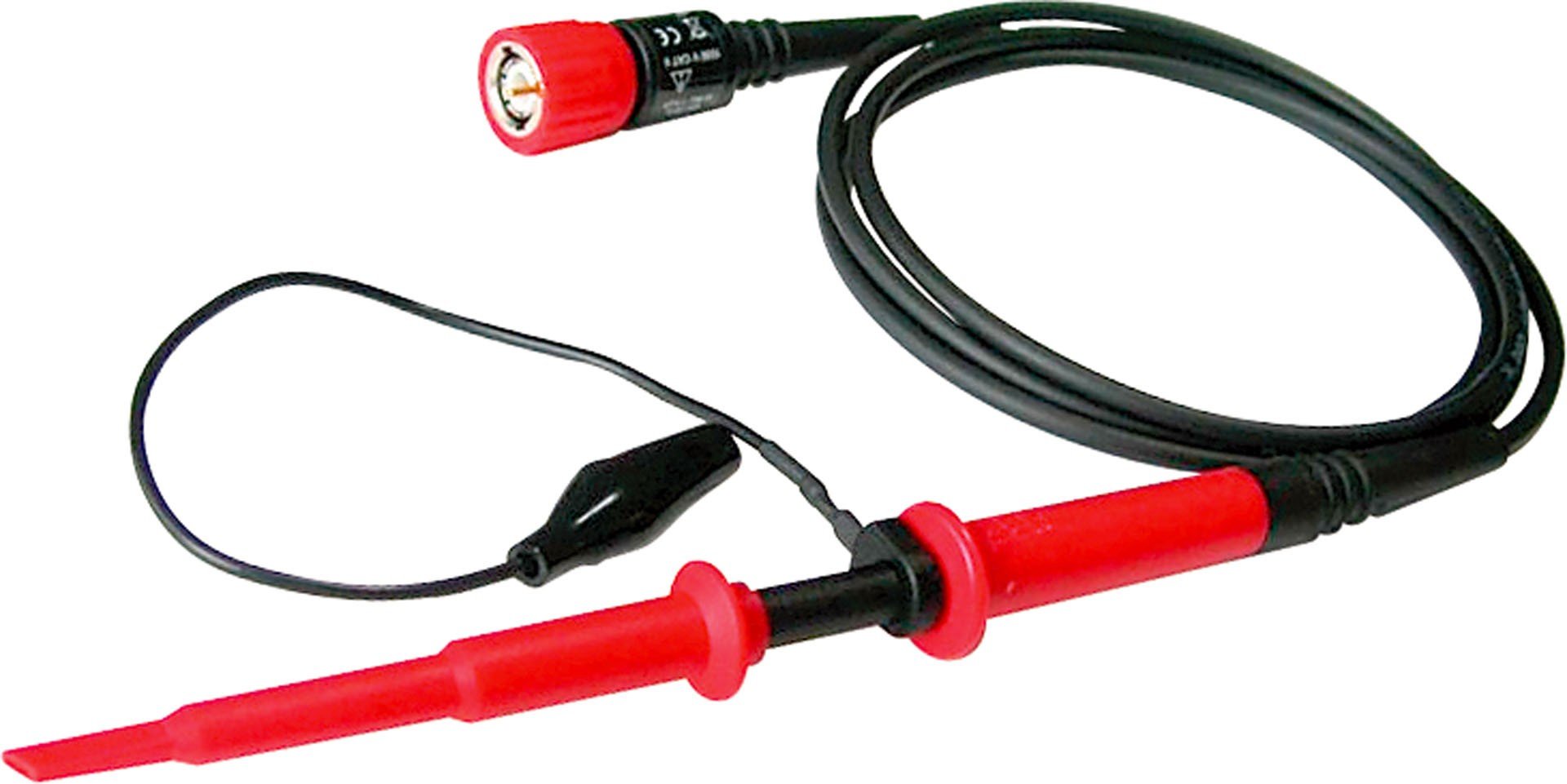

Sonde pasive de înaltă tensiune:

• High Voltage Passive Probe 701944 — 1000 Vrms, 400 MHz, impedanță 50 MΩ ‖ 7.5 pF, categorie CAT II, 1.2 m, temp. funcționare 0…+50°C.
• High Voltage Passive Probe 701945 — 1000 Vrms, 250 MHz, impedanță 50 MΩ ‖ 7.5 pF, CAT II, 3 m, temp. funcționare 0…+50°C.
• High Voltage Passive Probe 702906 — 1000 V (DC+ACpeak), 200 MHz, impedanță 10 MΩ ‖ 16 pF, CAT II, 2.5 m, temp. funcționare −40…+85°C.
• High Voltage Passive Probe 702907 — 1000 V (DC+ACpeak), 200 MHz, impedanță 10 MΩ ‖ 18 pF, CAT II, 2.5 m, temp. funcționare −40…+85°C.

Sonde pasive standard:

• Passive Probe 701937 — 600 V (DC+ACpeak), bandă 500 MHz, impedanță 10 MΩ ‖ 10.5 pF, CAT II, 1.3 m, ideală pentru DLM3000/3000HD, DLM5000/5000HD.
• Passive Probe 701938 — 600 V (DC+ACpeak), bandă 200 MHz, impedanță 10 MΩ ‖ 13.5 pF, CAT II, 1.5 m, ideală pentru DLM2000.
• Passive Probe 701939 — 600 V (DC+ACpeak), bandă 500 MHz, impedanță 10 MΩ ‖ 10.5 pF, CAT II, 1.3 m, ideală pentru DL6000, DLM2000 (modele 350/500 MHz), DLM4000/6000.
• Passive Probe 701940 — 600 V (DC+ACpeak), bandă 10 MHz, impedanță 10 MΩ ‖ 22 pF, lungime totală 1.3 m, ideală pentru module ScopeCorder neizolate.
• Passive Probe 701943 — 600 V (DC+ACpeak), bandă 500 MHz, impedanță 10 MΩ ‖ 12.5 pF, CAT II, 1.5 m, ideală pentru DL9000/9500/9700, SB5000.

Sonde pasive miniaturale:

• Miniature Passive Probe 701946 — 400 Vrms, bandă 500 MHz, impedanță 10 MΩ ‖ 9.5 pF, ideală pentru DL6000, DLM2000/4000/6000.
• Miniature Passive Probe 701949 — 400 Vrms, bandă 500 MHz, impedanță 10 MΩ ‖ 9.5 pF, ideală pentru DLM3000/3000HD, DLM5000/5000HD.

Sonde pasive pentru ScopeCorder:

• ScopeCorder Passive Probe 702902 — 1000 V (DC+ACpeak), bandă 60 MHz, impedanță 10 MΩ ‖ 17 pF, CAT II, 2.5 m, temp. funcționare −40…+85°C.
• ScopeCorder Passive Probe 700929 — 1000 V (DC+ACpeak), bandă 100 MHz, impedanță 10 MΩ ‖ 18 pF, CAT II, 1.7 m.
• ScopeCorder Passive Probe 701947 — 3540 V (DC+ACpeak), bandă 200 MHz, impedanță 100 MΩ ‖ 7 pF, lungime totală 1.7 m.

Sonde active și de capacitate mică:

• Active FET Probe 700939 — 10 V (DC+ACpeak), bandă 900 MHz, impedanță 2.5 MΩ ‖ 1.8 pF, compatibilă cu orice osciloscop Yokogawa.
• Low Capacitance Probe 701974 — 20 Vrms, bandă 5 GHz, impedanță 450 Ω ‖ 0.25 pF și 950 Ω ‖ 0.4 pF.
